Installer une horloge sur un chauffe-eau permet de choisir précisément quand le cumulus chauffe, souvent la nuit ou pendant les heures creuses. Le principe reste simple, mais le câblage doit rester propre : contact sec, disjoncteur 2A, section de fil adaptée et vérification d’absence de tension avant toute intervention.
Comprendre le rôle de l’horloge dans le circuit du chauffe-eau
Une horloge modulaire, aussi appelée interrupteur horaire, se fixe sur le rail DIN du tableau électrique. Elle ouvre ou ferme un contact à des heures choisies. Sur un chauffe-eau, elle remplace, complète ou simule une commande heures pleines/heures creuses lorsque le signal automatique n’est pas disponible, ou lorsque l’on veut des plages de chauffe personnalisées.
Horloge, contact sec et contacteur : qui fait quoi ?

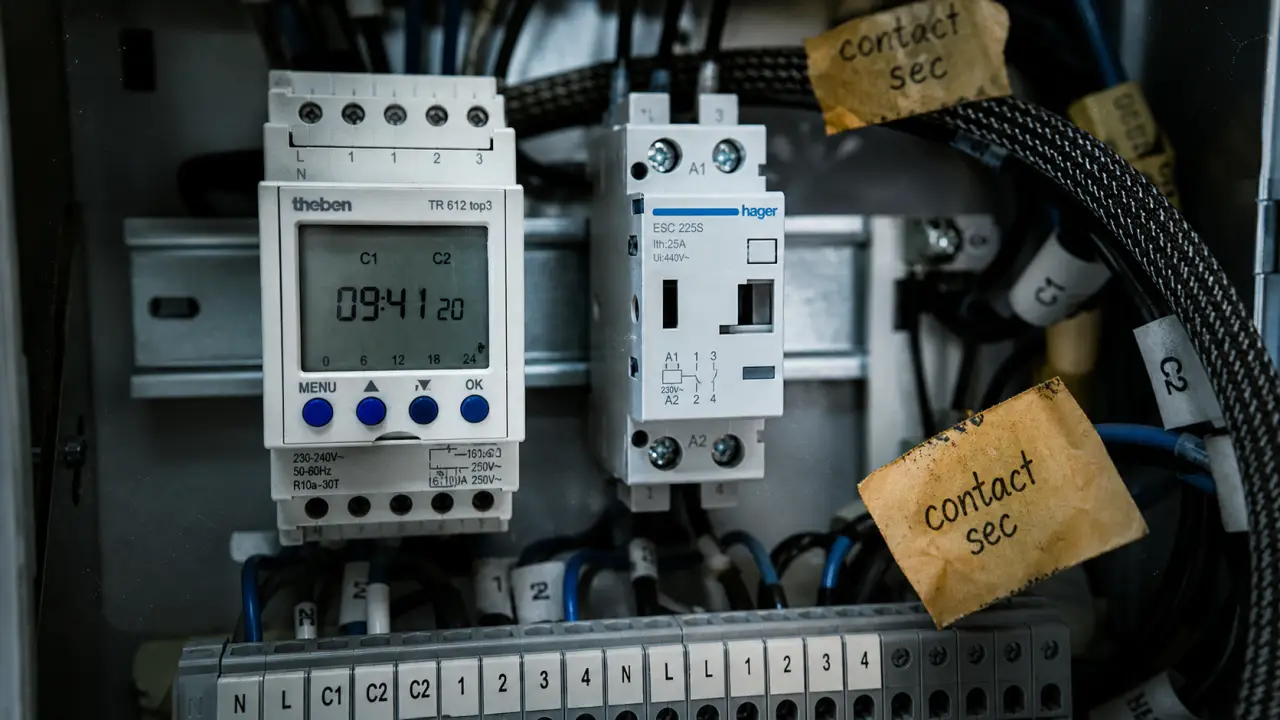

Le point central, c’est le contact sec. Il agit comme un interrupteur commandé par l’horloge. Il laisse passer ou coupe une phase, sans fournir lui-même la puissance au chauffe-eau. Le neutre et la terre ne passent pas par ce contact sec. Dans une installation classique, l’horloge pilote la bobine du contacteur jour/nuit, puis le contacteur alimente le chauffe-eau.
Cette séparation évite de faire passer un courant trop important dans l’horloge. L’horloge commande, le contacteur commute, et le chauffe-eau reçoit ensuite l’alimentation par le circuit de puissance. Pour une charge régulière comme un cumulus, cette logique reste la plus sûre et la plus durable.
Pourquoi ne pas brancher systématiquement le chauffe-eau en direct ?
De nombreuses horloges modulaires annoncent une capacité de coupure de 16 A, soit environ 3 600 W sous 230 V. Sur le papier, un chauffe-eau de 3 000 W peut donc sembler compatible. En pratique, le recours à un contacteur reste souvent préférable, car l’horloge n’a pas à commuter directement la puissance principale. Au-delà de 4 000 W, un contacteur de puissance devient la solution à privilégier.
Le branchement direct peut dépanner dans certains cas, mais il laisse moins de marge pour l’évolution de l’installation. Avec un contacteur, le câblage reste plus lisible et la maintenance plus simple, surtout si le tableau comporte déjà une commande heures creuses.
Matériel à prévoir avant de câbler
Le matériel dépend du tableau, de la puissance du chauffe-eau et du type d’installation, monophasée ou triphasée. Avant d’acheter une horloge, vérifiez aussi la place disponible. Selon les modèles, une horloge occupe 1 à 3 modules, et un montage avec contacteur et protections peut demander minimum 4 modules d’espace dans le tableau.
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Horloge modulaire | Programme les plages de fonctionnement | Choisir un modèle journalier, hebdomadaire ou astronomique selon l’usage |
| Disjoncteur 2A | Protège l’alimentation de l’horloge et la commande | Prévoir un circuit dédié |
| Contacteur jour/nuit | Alimente le chauffe-eau quand sa bobine est commandée | Recommandé pour éviter de faire passer la puissance dans l’horloge |
| Fil 1,5 mm² | Câblage de commande | Adapté à la commande protégée par 2A |
| Fil 2,5 mm² | Alimentation du chauffe-eau | Utilisé pour le circuit de puissance du chauffe-eau |
Choisir le type d’horloge
Une horloge journalière répète le même programme chaque jour. Elle convient si vous voulez chauffer l’eau toutes les nuits sur une plage identique. Une horloge hebdomadaire distingue les jours de semaine, le week-end ou les périodes d’absence régulières. Les modèles astronomiques restent surtout utiles pour l’éclairage, car ils suivent le lever et le coucher du soleil ; ils sont rarement indispensables pour un cumulus.
Certains modèles récents se programment par smartphone, NFC, Bluetooth ou Wi-Fi. C’est pratique si le tableau est peu accessible, mais ce n’est pas le critère principal. Pour un chauffe-eau, regardez d’abord la capacité de coupure, le nombre de canaux, la simplicité de programmation et la compatibilité avec un montage sur rail DIN.
Schéma de principe : avec contacteur ou sans contacteur
Le schéma le plus propre consiste à utiliser l’horloge comme commande et le contacteur comme organe de puissance. Le disjoncteur 2A alimente l’horloge et le circuit de commande. Le contact sec de l’horloge envoie la phase vers la bobine du contacteur uniquement pendant les plages programmées. Le contacteur ferme alors son circuit de puissance et alimente le chauffe-eau.
Montage recommandé avec contacteur jour/nuit
Dans ce montage, la phase de commande sort du disjoncteur 2A, alimente l’horloge, puis passe par son contact sec. À la fermeture du contact, elle rejoint une borne de la bobine du contacteur. L’autre borne de la bobine reçoit le neutre de commande. Le chauffe-eau, lui, reste alimenté via son circuit de puissance protégé, avec une section de 2,5 mm².
La logique reste simple : l’horloge décide, la bobine réagit, le contacteur alimente. Cette lecture évite une erreur fréquente, celle qui consiste à faire passer le neutre ou la terre dans le contact sec.
Montage direct : seulement dans certains cas
Le branchement direct consiste à faire couper la phase d’alimentation du chauffe-eau par l’horloge. Il peut être envisagé uniquement si la puissance du cumulus reste dans la capacité admissible de l’horloge, par exemple autour de 3 000 W pour une horloge donnée à 16 A. Même dans ce cas, ce montage reste moins évolutif et moins confortable pour la maintenance qu’un montage avec contacteur.
Pour un chauffe-eau triphasé, ou dès que la puissance devient importante, le direct est à éviter. Mieux vaut piloter un contacteur adapté, voire un contacteur de puissance, plutôt que de demander à l’horloge de commuter la charge principale.
Étapes de branchement et contrôles de sécurité
Une intervention dans un tableau électrique impose une méthode stricte. Si l’identification phase/neutre, les protections ou la lecture d’un schéma ne sont pas claires, mieux vaut faire intervenir un électricien. Le coût d’une erreur dépasse vite celui de la pose.
Avant de toucher au tableau
Coupez l’alimentation générale, puis vérifiez l’absence de tension avec un Vérificateur d’Absence de Tension. Ne vous contentez pas de baisser un disjoncteur ou de supposer que le circuit est hors tension. Préparez ensuite les fils, repérez le circuit chauffe-eau, le contacteur existant s’il y en a un, et l’espace disponible sur le rail DIN.
Le câblage doit rester lisible : fils bien serrés, longueurs cohérentes, aucune âme cuivre apparente hors borne. Une horloge mal alimentée ou une bobine mal raccordée peut faire croire à une panne du chauffe-eau alors que le défaut vient simplement de la commande.
Ordre logique de raccordement
- Clipser l’horloge modulaire sur le rail DIN, après avoir réservé la place nécessaire.
- Alimenter l’horloge via un disjoncteur 2A dédié, en respectant phase et neutre.
- Raccorder le contact sec de l’horloge sur la phase de commande destinée à la bobine du contacteur.
- Relier l’autre borne de la bobine au neutre de commande.
- Conserver le circuit de puissance du chauffe-eau sur le contacteur, avec une section adaptée, notamment 2,5 mm² pour le chauffe-eau.
- Programmer l’horloge, remettre sous tension, puis tester la marche pendant une plage active.
Pensez à l’horloge comme au déclencheur de la séquence, pas comme à la source de toute l’énergie. Elle lance le premier signal électrique, puis le contacteur prend le relais pour fermer un circuit plus robuste. Cette logique aide aussi au diagnostic : si rien ne chauffe, on vérifie d’abord que l’horloge est alimentée, à l’heure, en mode automatique, et que son contact se ferme au bon moment.
Programmer les plages horaires et éviter les erreurs courantes
La programmation doit correspondre au besoin réel d’eau chaude. Un ballon de 100 litres n’a pas la même inertie ni le même usage qu’un gros cumulus familial. L’objectif n’est pas de couper au maximum, mais de chauffer au bon moment pour conserver le confort tout en évitant les heures inutiles.
Caler l’horloge sur les heures creuses
Si vous bénéficiez d’un tarif heures pleines/heures creuses, programmez les plages de chauffe sur ces créneaux. En l’absence de signal automatique du fournisseur, l’horloge reproduit cette commande manuellement. Une programmation journalière suffit souvent, avec une plage nocturne régulière. Avec une horloge hebdomadaire, vous pouvez réduire la chauffe lors des jours d’absence ou l’augmenter avant les jours où la consommation d’eau chaude est plus forte.
Après une coupure de courant, certaines horloges peuvent se dérégler si elles ne disposent pas d’une réserve de marche. Si le chauffe-eau ne fonctionne plus aux bonnes heures, vérifiez l’heure, le mode automatique et le programme avant de démonter quoi que ce soit.
Erreurs fréquentes à éviter
Oublier le disjoncteur 2A dédié à la commande de l’horloge. Faire passer le neutre ou la terre dans le contact sec au lieu de ne commuter que la phase de commande. Brancher directement un chauffe-eau trop puissant sur une horloge limitée à 16 A. Confondre les bornes d’alimentation de l’horloge avec les bornes de son contact sec. Négliger le contacteur sur une installation triphasée ou sur une charge importante. Programmer une plage trop courte, puis conclure à tort que le chauffe-eau est en panne.
Pour choisir le matériel, les prix varient généralement selon les fonctions : une horloge simple peut se situer autour de 35 à 55 €, un modèle plus complet autour de 55 à 90 €, et certaines versions connectées ou plus évoluées autour de 65 à 110 €. Le temps de pose, hors modification complexe du tableau, peut être de l’ordre de 30 à 45 minutes pour une personne qualifiée, mais il dépend fortement de l’état de l’installation existante.
