Une évacuation de lave-vaisselle fiable suit un trajet simple : la pompe de vidange pousse les eaux usées dans le tuyau, le tuyau rejoint un siphon, puis la canalisation. Le raccordement au siphon de l’évier est le plus courant. Il faut toutefois respecter la hauteur du flexible, éviter les plis et sécuriser chaque emboîtement pour prévenir les fuites, les reflux et les mauvaises odeurs dès le premier cycle.
Comprendre le rôle du tuyau, du siphon et de la pompe de vidange
La pompe de vidange pousse l’eau sale vers le tuyau d’évacuation à certains moments du programme. Ce flexible, généralement fourni avec l’appareil, se termine souvent par un coude rigide. Celui-ci guide le tuyau vers le haut et le maintient dans une position stable. Le flexible ne doit ni être pincé derrière la machine ni former une boucle écrasée dans le meuble.
Le siphon est la pièce qui relie l’appareil à la canalisation d’eaux usées. Sa garde d’eau limite les remontées d’odeurs depuis la canalisation. Un raccordement direct et mal conçu sur un tube d’évacuation peut provoquer des odeurs, un écoulement irrégulier ou des retours d’eau. Le siphon permet donc de conserver une installation plus stable et plus facile à entretenir.
Avant toute intervention, débranchez l’appareil, fermez l’arrivée d’eau et sortez légèrement le lave-vaisselle si nécessaire. Vérifiez aussi qu’il est de niveau avec ses pieds réglables et un niveau à bulle. Un appareil stable limite les vibrations susceptibles de desserrer un collier ou de déplacer un flexible au fil des cycles.
Choisir la solution adaptée à votre cuisine
| Solution | Quand la choisir | Matériel principal | Point de vigilance |
|---|---|---|---|
| Sortie du siphon d’évier | Une prise lave-vaisselle est déjà présente sous l’évier | Collier de serrage, éventuellement un siphon neuf | Bien serrer le flexible sans l’écraser |
| Siphon double ou raccord en Y | Un lave-linge est déjà raccordé | Siphon double ou raccord en Y compatible | Conserver un accès facile aux raccords |
| Kit sur canalisation PVC | Le siphon est éloigné ou inaccessible | Kit d’évacuation, joint, brides, clapet antiretour | Adapter les diamètres à la canalisation existante |
| Création d’un siphon | Aucune sortie dédiée n’existe | Té PVC, manchon, coude à 90 degrés, colle PVC | Travail plus technique et difficile à modifier |
Le raccordement au siphon : la solution la plus simple
Un siphon d’évier équipé d’une prise lave-vaisselle possède un petit embout latéral, souvent obturé lorsqu’il n’est pas utilisé. Retirez l’obturateur, emboîtez le tuyau de vidange jusqu’en butée, puis installez un collier de serrage adapté. Le collier doit maintenir fermement le flexible sans le sectionner ni déformer l’embout. Si le siphon est ancien, fissuré ou dépourvu de prise, son remplacement par un modèle compatible est souvent plus propre que l’ajout de plusieurs adaptateurs.
Deux appareils sur la même évacuation
Lorsque le lave-linge utilise déjà la prise du siphon, installez un siphon double ou un raccord en Y prévu pour cet usage. Évitez les montages improvisés avec des tuyaux simplement introduits dans le même orifice. Ils favorisent les fuites et peuvent laisser ressortir un flexible sous l’effet de la pression de vidange. Chaque tuyau doit être maintenu séparément et rester accessible pour un contrôle ultérieur.
Respecter les dimensions et le cheminement du tuyau
La hauteur de raccordement du tuyau au siphon doit se situer entre 40 cm et 90 cm. Cette remontée permet au flexible de former une boucle haute avant de rejoindre l’évacuation. Elle réduit le risque que l’eau sale reparte spontanément vers l’appareil ou que l’évier refoule lors d’une vidange.
Pour une installation en colonne, le point d’évacuation doit être placé au minimum 20 cm au-dessus du bas de l’appareil. Consultez aussi la notice du lave-vaisselle : les indications du fabricant priment lorsqu’elles diffèrent selon le modèle ou la configuration.
- Conservez le coude rigide fourni pour guider la partie haute du tuyau.
- Fixez le flexible avec un collier ou une attache afin qu’il ne bouge pas pendant la vidange.
- Évitez les coudes trop serrés, les écrasements derrière l’appareil et les portions qui traînent au sol.
- Si une rallonge est nécessaire, utilisez un kit d’extension compatible. La prolongation ne doit pas dépasser 3 m.
- Contrôlez que le diamètre des manchons, des embouts et des tubes PVC correspond à l’installation existante.
Anticipez aussi l’accessibilité du montage. Un raccord caché derrière une plinthe fixe peut sembler discret, mais il devient difficile à contrôler en cas de fuite ou de bouchon. Un accès direct au siphon permet de démonter, nettoyer et resserrer une pièce sans devoir déplacer un appareil lourd.
Installer l’évacuation du lave-vaisselle pas à pas

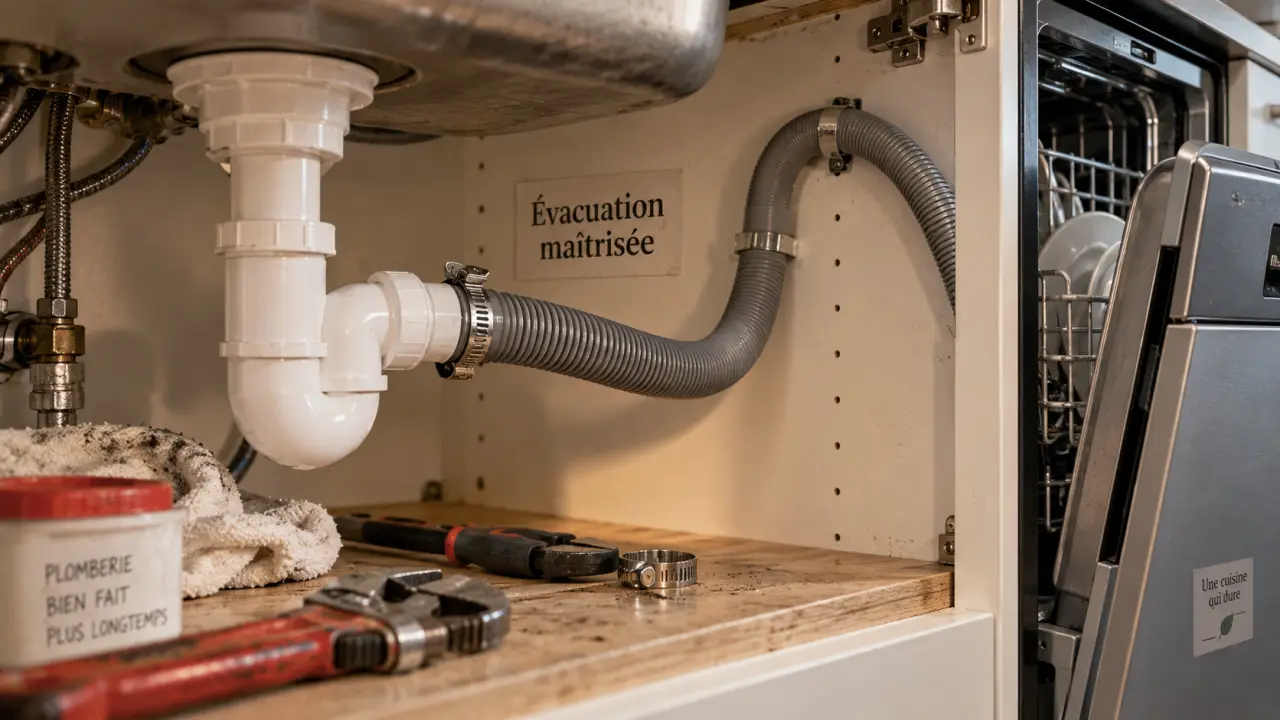

Raccorder le flexible sur un siphon équipé
- Repérez la prise lave-vaisselle sur le siphon, sous l’évier, et assurez-vous qu’elle n’est pas bouchée par un opercule.
- Présentez le tuyau sans le tendre. Il doit rejoindre l’embout avec une marge suffisante et sans traction.
- Emboîtez le flexible sur la sortie dédiée. Une insertion d’environ 10 cm dans la partie haute du siphon est indiquée lorsque la configuration le permet.
- Serrez un collier de serrage autour du flexible et de l’embout, sans forcer au point de déformer le raccord.
- Formez la boucle haute avec le coude rigide, fixez le tuyau, puis remettez doucement l’appareil en place.
Créer une évacuation sur une canalisation PVC
Si aucun siphon ne peut recevoir le lave-vaisselle, un kit d’évacuation ou la création d’un siphon sur une canalisation PVC sont envisageables. Un kit peut comporter deux brides, un joint étanche, un tube perceur et un clapet antiretour. Cette solution convient lorsque la canalisation est accessible et que son diamètre correspond au kit choisi.
La création d’un siphon demande davantage de précision. Après avoir mesuré et marqué la zone, une portion de canalisation de 20 à 30 cm peut être retirée pour insérer un té PVC, un manchon et un coude à 90 degrés. Les extrémités doivent être propres, poncées, puis assemblées avec une colle spéciale PVC selon les instructions du produit. Si la canalisation est encastrée, difficile d’accès ou si vous doutez de la pente, confiez cette partie à un plombier.
Tester l’installation et corriger les problèmes courants
Avant de remettre définitivement le lave-vaisselle sous le plan de travail, lancez un cycle court à vide. Pendant la phase de vidange, observez le siphon, les colliers, les joints et la canalisation. Passez un papier sec sous les raccords : une trace d’humidité révèle une fuite légère qui pourrait rester invisible sur un sol déjà humide.
| Symptôme | Cause probable | Action à envisager |
|---|---|---|
| Fuite au raccord | Collier desserré, joint absent ou flexible mal emboîté | Repositionner le tuyau, vérifier le joint et resserrer modérément |
| Reflux dans l’évier | Siphon ou canalisation partiellement bouché, tuyau mal positionné | Nettoyer le siphon, contrôler la boucle haute et l’absence de pli |
| Mauvaise odeur | Siphon encrassé ou garde d’eau perturbée | Démonter et nettoyer le siphon, vérifier le raccordement |
| Tuyau trop court | Appareil éloigné de l’évier ou de l’évacuation | Employer un kit d’extension compatible, sans dépasser 3 m |
| Tuyau qui bouge | Absence de fixation ou vibrations | Ajouter une attache ou un collier et remettre l’appareil à niveau |
Une fois le contrôle hydraulique terminé et aucune fuite constatée, vous pouvez raccorder l’alimentation électrique. La prise doit rester accessible, et l’appareil ne doit pas être branché sur une installation abîmée ou exposée à l’humidité. Une évacuation visible, stable et démontable sera plus simple à contrôler qu’un raccord dissimulé à tout prix.
