Brancher un évier et un lave-vaisselle sur la même évacuation est courant dans une cuisine. Il faut surtout respecter un diamètre suffisant, une pente correcte, un siphon adapté et un montage accessible pour l’entretien. Sans ces repères, les reflux, les odeurs, les fuites dans le meuble et les bouchons reviennent vite.
Comprendre le principe d’une évacuation commune
Dans la plupart des cuisines domestiques, l’évier et le lave-vaisselle peuvent partager une même canalisation d’évacuation. L’eau de l’évier passe par le siphon, tandis que le lave-vaisselle rejette ses eaux usées par un flexible raccordé sur une prise machine du siphon, sur un raccord en Y ou sur une dérivation en PVC.
Le point clé est de conserver un écoulement fluide. Le lave-vaisselle évacue parfois de l’eau chaude, avec des rejets pouvant atteindre 70 °C selon les cycles. Les pièces utilisées doivent donc supporter la température, l’humidité et les produits lessiviels. Certains siphons annoncent une résistance thermique jusqu’à 95 °C, ce qui laisse une marge utile pour ce type d’installation.
Pourquoi les reflux apparaissent
Un reflux se produit lorsque l’eau n’arrive pas à s’évacuer assez vite ou lorsqu’elle cherche un passage plus facile vers un autre appareil. Cela arrive souvent avec un diamètre trop faible, une pente insuffisante, un flexible trop long, un siphon encrassé ou un piquage mal orienté. Résultat : l’eau de l’évier peut remonter vers le lave-vaisselle, ou l’eau du lave-vaisselle peut provoquer des glouglous et des odeurs dans le siphon.
Pour que l’ensemble fonctionne bien, il faut garder une installation simple à lire. Sous l’évier, chaque coude, chaque flexible et chaque raccord ajouté réduit un peu la marge d’écoulement. Quand le meuble est trop chargé ou que les tuyaux sont comprimés contre le fond, l’eau circule moins bien et le diagnostic devient plus difficile en cas de souci.
Les repères techniques à vérifier avant de raccorder
Avant de démonter quoi que ce soit, il faut identifier le diamètre de la canalisation murale, la hauteur de sortie, la place disponible sous l’évier et le type de siphon existant. Une installation ancienne de plus de vingt ans mérite une vérification attentive : joints durcis, PVC fragilisé, diamètre non standard ou pente incertaine peuvent compliquer un simple remplacement.
Diamètres, hauteur et pente
Pour une évacuation évier et lave-vaisselle fiable, le diamètre recommandé de la canalisation principale est généralement de Ø 40 mm. Le tuyau du lave-vaisselle doit rester compatible avec le piquage prévu, avec un minimum courant de Ø 32 mm pour éviter les restrictions d’écoulement. Une hauteur d’évacuation autour de 520 mm depuis le sol fini est un repère fréquent en cuisine, à adapter à la configuration réelle du meuble et de l’appareil.
La pente compte autant que le diamètre. Une pente d’environ 1,5 cm/m, repère souvent cité dans les échanges de bricolage, favorise l’écoulement gravitaire sans laisser les graisses et les particules stagner. Sur un déplacement d’évacuation, par exemple de 1,30 m, cette pente devient déterminante : trop faible, elle crée des dépôts ; trop forte ou mal raccordée, elle peut désamorcer le siphon ou perturber l’écoulement.
Longueur du flexible et accessibilité
Le flexible d’évacuation du lave-vaisselle doit rester le plus simple possible. Une longueur de 1,5 à 2 m est généralement suffisante pour rejoindre le siphon ou la dérivation sans former de boucle basse. Un flexible écrasé derrière l’appareil, pincé contre le meuble ou enroulé inutilement augmente le risque d’obstruction.
Gardez aussi une installation démontable. Un raccord collé en PVC peut être solide, mais il doit rester réservé aux parties fixes. Les zones proches du siphon gagnent à rester accessibles, avec des écrous et des joints que l’on peut contrôler. C’est ce qui permet de déboucher, remplacer un joint ou ajouter un anti-retour sans refaire toute la plomberie.
| Élément à contrôler | Repère utile | Risque si mal dimensionné |
|---|---|---|
| Évacuation principale | Ø 40 mm recommandé | Bouchons, refoulement, écoulement lent |
| Tuyau lave-vaisselle | Ø 32 mm minimum courant | Restriction du débit |
| Hauteur de sortie | Autour de 520 mm du sol fini | Flexible mal positionné, reflux |
| Pente | Environ 1,5 cm/m | Stagnation, odeurs, dépôts gras |
| Flexible | 1,5 à 2 m si possible | Boucles, pincements, bouchage |
Choisir le bon schéma de branchement
Il n’existe pas un seul montage idéal pour toutes les cuisines. Le bon schéma dépend de la place sous l’évier, du siphon déjà en place, de la distance avec le lave-vaisselle et de l’état de la canalisation murale. Trois solutions reviennent le plus souvent : le siphon avec prise machine, le raccord en Y et la dérivation en PVC.

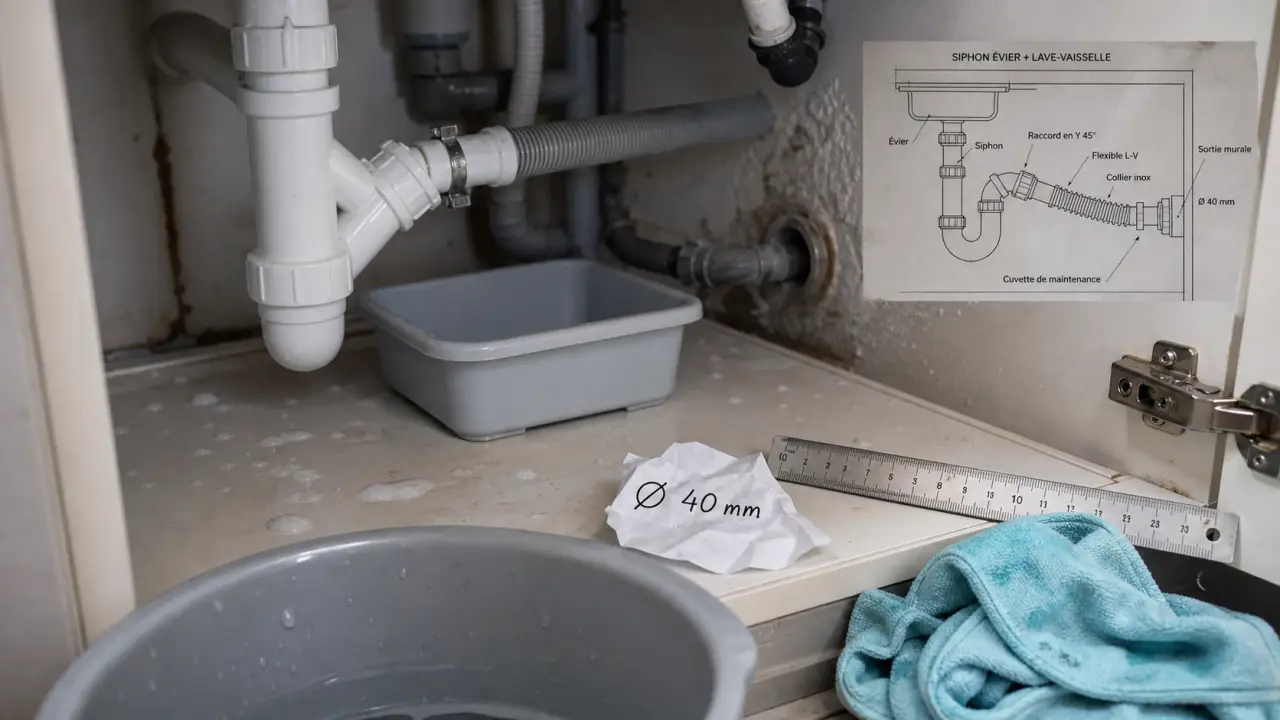

Le siphon avec prise machine : le plus simple sous évier
Si le siphon de l’évier possède une prise machine, c’est souvent la solution la plus directe. Le flexible du lave-vaisselle se raccorde sur cette sortie dédiée, généralement avec un collier inox pour assurer le maintien. Ce montage limite les découpes et reste facile à contrôler en cas de fuite.
Il faut toutefois vérifier que la prise machine n’est pas obstruée par un opercule non percé, cas fréquent sur les siphons neufs. Le flexible doit être bien enfoncé, serré sans excès et orienté de façon à ne pas tirer sur le raccord quand l’appareil vibre ou recule légèrement.
Le raccord en Y : pratique quand deux arrivées se rejoignent
Le raccord en Y permet de réunir deux évacuations vers une canalisation principale. Il est très utilisé dans les cuisines, et revient souvent dans environ 80 % des configurations citées dans les guides de bricolage. Son avantage est sa simplicité : l’eau de l’évier et celle du lave-vaisselle se dirigent vers une même sortie, avec un angle plus favorable qu’un raccord en T brutal.
Le point de vigilance porte sur l’orientation. Le Y doit accompagner le sens de l’écoulement, pas envoyer l’eau du lave-vaisselle face au flux de l’évier. Un mauvais angle favorise les turbulences, les bruits et les remontées d’eau dans le siphon.
La dérivation PVC : pour une configuration plus éloignée
Quand le lave-vaisselle est éloigné ou que le siphon ne permet pas un raccordement propre, une dérivation en PVC peut être préférable. Elle nécessite des manchons PVC, une coupe nette, un assemblage à blanc, puis éventuellement de la colle PVC sur les parties fixes. C’est une solution plus durable, mais moins tolérante aux erreurs de mesure.
Elle convient surtout aux installations où l’on peut respecter la pente et garder l’accès aux points sensibles. Si la cuisine doit accueillir 3 appareils ou plus sur une même canalisation, il vaut mieux faire vérifier la capacité d’évacuation avant d’ajouter des dérivations.
Monter, tester et sécuriser l’installation
Un raccordement réussi se joue autant dans la préparation que dans le serrage final. Coupez l’eau si vous intervenez près de l’alimentation, videz le meuble, placez une bassine sous le siphon et prenez une photo avant démontage. Elle servira de repère si vous devez revenir en arrière.
- Présentez les pièces sans colle ni serrage définitif pour vérifier les alignements.
- Contrôlez le diamètre de chaque raccord et l’état des joints.
- Installez le siphon, le raccord en Y ou la dérivation en respectant le sens d’écoulement.
- Fixez le flexible du lave-vaisselle avec un collier inox adapté.
- Assurez-vous que le flexible ne forme pas de boucle basse ni de pincement.
- Faites couler l’évier plusieurs minutes, puis lancez une vidange du lave-vaisselle.
- Essuyez les raccords et contrôlez chaque goutte éventuelle au toucher.
Le test doit combiner les deux usages : un évier qui se vide rapidement et un lave-vaisselle en phase de vidange. C’est dans ces conditions que les défauts apparaissent le plus vite. Une microfuite au premier essai ne doit pas être ignorée. Dans un meuble fermé, elle peut provoquer un gonflement des panneaux, des moisissures et des dommages matériels.
Erreurs fréquentes, dépannage et entretien
Les problèmes d’évacuation ne viennent pas toujours d’un gros bouchon. Ils résultent souvent d’une accumulation de petits défauts : pente faible, résidus gras, flexible trop long, raccord mal serré ou siphon rarement nettoyé. Un entretien régulier évite beaucoup d’interventions.
Les erreurs à éviter absolument
- Raccorder le lave-vaisselle sur un piquage non ouvert ou mal orienté.
- Utiliser un diamètre inférieur à ce que réclame le débit des deux appareils.
- Laisser le flexible traîner au sol du meuble avec une boucle remplie d’eau sale.
- Coller tous les raccords sans prévoir de démontage possible.
- Négliger les joints, surtout après le remplacement du siphon.
- Ajouter plusieurs appareils sans vérifier la capacité de la canalisation.
Un anti-retour peut être utile lorsque des remontées d’eau se produisent malgré un montage correct, notamment si la canalisation principale est longue ou partagée. Il ne remplace pas une pente correcte ni un débouchage, mais il réduit le risque que l’eau reparte vers le lave-vaisselle.
Que faire si l’évacuation est bouchée ou refoule ?
Commencez par démonter et nettoyer le siphon : c’est la zone où s’accumulent graisses, miettes et dépôts savonneux. Vérifiez ensuite le flexible du lave-vaisselle, qui peut contenir une poche de résidus. Si l’eau remonte encore, le bouchon est probablement plus loin dans la canalisation.
Évitez de multiplier les produits agressifs, surtout sur des joints anciens ou un PVC fatigué. Préférez un démontage accessible, un rinçage à l’eau chaude raisonnable et, si nécessaire, un furet adapté. Si le refoulement revient souvent, si l’évacuation murale semble sous-dimensionnée ou si l’installation doit être déplacée, l’intervention d’un professionnel devient plus sûre qu’un empilement de raccords improvisés.
