En plomberie, un filetage mal identifié suffit à transformer un simple remplacement de raccord en fuite persistante. Avant d’acheter une pièce ou de forcer au montage, il faut savoir lire un diamètre, reconnaître un filetage mâle ou femelle, distinguer le BSP du métrique et choisir le bon système d’étanchéité. Ces repères évitent les incompatibilités les plus courantes, notamment entre les formats 15/21, 20/27, 1/2 » et 3/4 ».
Comprendre le filetage en plomberie sans se perdre dans les termes
Un filetage est un pas de vis en spirale usiné sur une pièce de plomberie. Il permet d’assembler deux éléments par vissage : raccord, robinet, flexible, vanne, mamelon, douille ou écrou. La partie complémentaire située à l’intérieur d’une pièce s’appelle un taraudage. Dans le langage courant, on parle souvent de filetage pour les deux, mais la distinction aide à comprendre ce qui s’emboîte réellement.
Convertisseur de raccords
Équivalent en pouces :
Note : La désignation en mm correspond au diamètre intérieur/extérieur approximatif. La valeur en pouces représente le diamètre nominal du filetage.

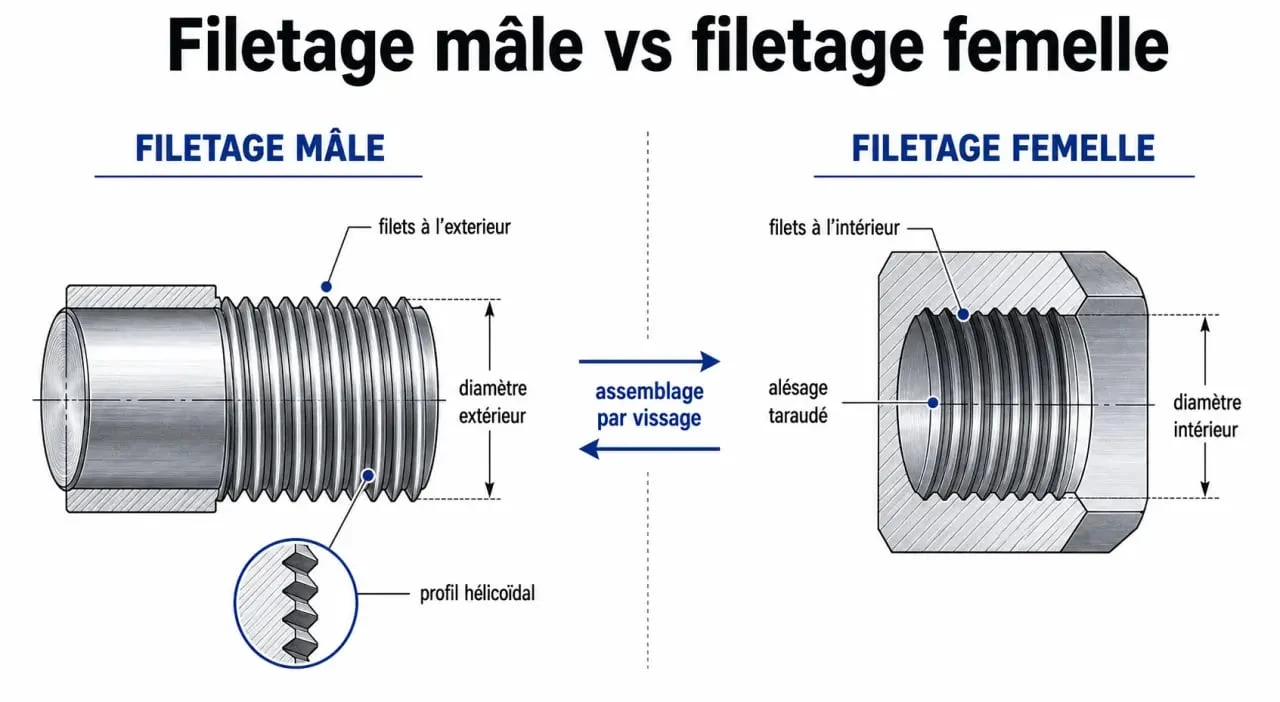

Filetage mâle, femelle et raccord MF
Le filetage mâle est visible à l’extérieur de la pièce : c’est la partie qui entre dans un raccord, un écrou ou une sortie taraudée. Le filetage femelle est interne : il reçoit le filetage mâle. Sur les emballages, les lettres sont généralement simples à lire : M pour mâle, F pour femelle, et MF pour un raccord qui possède un côté mâle et un côté femelle.
Exemple concret : un mamelon 15/21 mâle-mâle sert à relier deux éléments femelles. Un raccord femelle 20/27 se visse sur une pièce mâle de même standard. La compatibilité ne dépend donc pas seulement du diamètre affiché, mais aussi du sens de vissage et du type de filetage. Un raccord bien choisi se met en place sans effort anormal et sans jeu visible.
Pourquoi le diamètre indiqué ne correspond pas toujours à la mesure réelle
La confusion vient souvent du fait que les tailles de plomberie héritent de désignations en pouces liées à des diamètres nominaux de tuyauterie. Ainsi, un raccord 1/2 » est couramment associé au 15/21, mais cela ne signifie pas que son diamètre extérieur mesure exactement 12,7 mm. Le couple 15/21 indique plutôt un repère de correspondance : environ 15 mm côté diamètre intérieur théorique et environ 21 mm côté diamètre extérieur du filetage.
Pour vérifier une pièce inconnue, le meilleur réflexe consiste à mesurer le diamètre extérieur du filetage mâle, ou le diamètre intérieur du taraudage femelle, idéalement avec un pied à coulisse. Cette mesure ne remplace pas la norme du filetage, mais elle permet de se rapprocher rapidement de la bonne référence. Elle limite surtout les achats au mauvais format, qui sont fréquents quand deux raccords semblent très proches à l’œil.
Lire les tailles courantes : pouces, millimètres et correspondances
En magasin comme sur les fiches produit, les tailles peuvent être indiquées en pouces, en millimètres ou sous forme double comme 15/21. Le tableau suivant donne les correspondances les plus utiles en plomberie domestique, notamment pour l’eau sanitaire, les robinets, les flexibles et certains équipements de chauffage. Il sert de repère rapide quand le marquage d’origine n’est plus lisible.
| Désignation en pouces | Correspondance courante | Usage fréquent |
|---|---|---|
| 3/8 » | 12/17 | Petits flexibles, certains robinets et accessoires |
| 1/2 » | 15/21 | Robinetterie, alimentation d’eau, raccords courants |
| 3/4 » | 20/27 | Lave-linge, jardin, chauffe-eau, nourrices |
| 1 » | 26/34 | Débits plus importants, collecteurs, installations techniques |
| 1 »1/4 | 33/42 | Réseaux plus dimensionnés, chauffage ou évacuation selon cas |
| 1 »1/2 | 40/49 | Installations à gros débit |
| 2 » | 50/60 | Réseaux techniques et gros raccordements |
Les repères à retenir avant achat
Si vous remplacez une pièce existante, ne vous fiez pas uniquement à l’œil. Deux raccords proches peuvent sembler identiques alors que l’un est en 15/21 et l’autre en 20/27. Le premier réflexe consiste à lire l’ancien marquage, puis à mesurer le diamètre. En cas de doute, emporter l’ancien raccord au comptoir ou comparer avec un tableau de correspondance reste souvent plus sûr qu’un achat approximatif.
Autre point à garder en tête : le diamètre du tuyau et le filetage du raccord ne disent pas la même chose. Un tube cuivre, PER ou multicouche peut être désigné par ses dimensions propres, tandis que le raccord associé possède un filetage exprimé en pouces ou en correspondance 15/21, 20/27, etc. Il faut donc distinguer diamètre de tube et dimension de filetage. Cette séparation évite de confondre un tube avec la pièce qui vient s’y raccorder.
BSP, gaz, BSPP, BSPT et métrique : ce qui est compatible ou non
Le standard BSP, souvent appelé filetage gaz, est très courant en plomberie. Malgré son nom, il ne concerne pas uniquement le gaz : il sert aussi pour de nombreux raccords d’eau. C’est ce standard que l’on retrouve derrière les désignations habituelles en pouces comme 1/2 » ou 3/4 ». Quand un raccord est annoncé en 15/21 ou 20/27, il faut d’abord vérifier qu’il relève bien de cette logique.

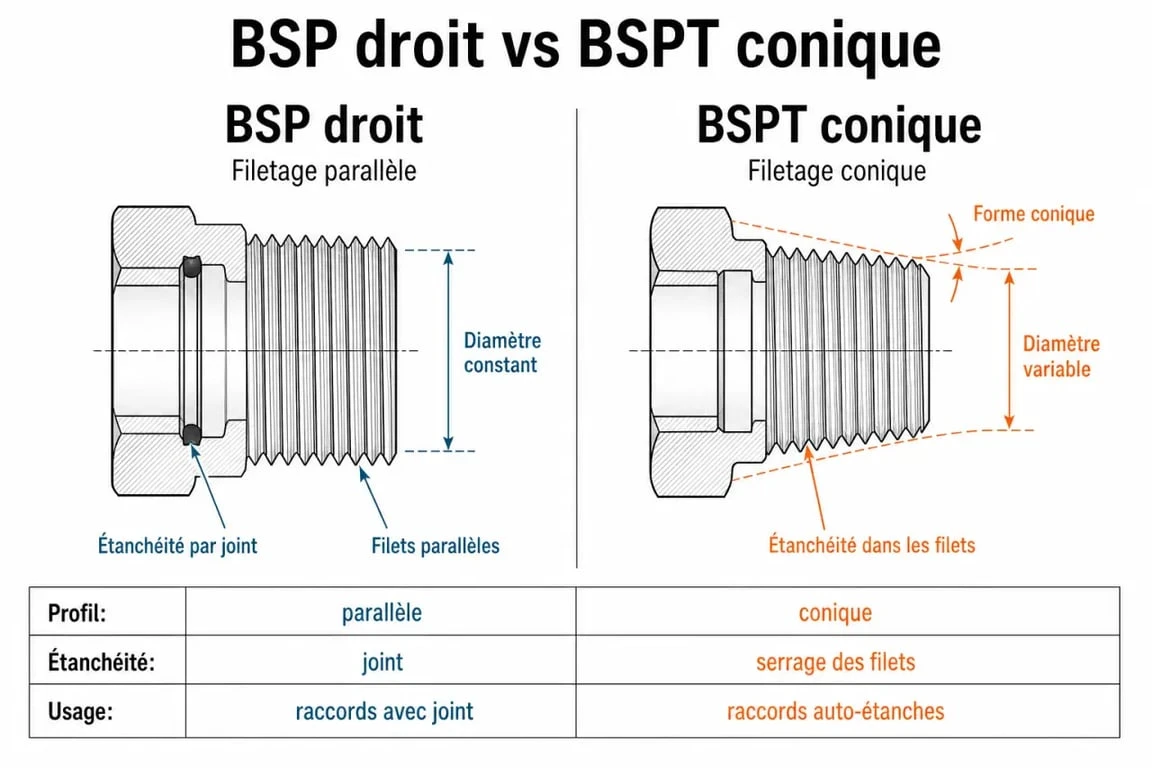

BSPP et BSPT : droit ou conique
Le BSPP correspond à un filetage droit, aussi appelé cylindrique. Le diamètre reste constant sur toute la longueur du filetage. Dans beaucoup de montages, l’étanchéité ne se fait pas uniquement dans les filets, mais avec un joint plat, un joint torique ou une portée d’appui adaptée.
Le BSPT correspond à un filetage conique. Le diamètre varie légèrement, ce qui crée un serrage progressif au vissage. Ce type de filetage peut contribuer à l’étanchéité par coincement des filets, généralement avec un produit ou une garniture adaptée, comme du ruban PTFE ou de la filasse selon le montage. Le comportement n’est donc pas le même qu’avec un filetage droit.
Le filetage métrique : utile, mais rarement interchangeable
Le filetage métrique est standardisé selon une logique différente. Une indication comme M20 x 1,5 signifie un diamètre de 20 mm et un pas de 1,5 mm. Ce format se rencontre dans certains équipements, accessoires spécifiques ou pièces mécaniques, mais il est rare en plomberie domestique courante.
La règle à retenir est simple : un raccord métrique n’est pas compatible avec un filetage gaz BSP. Même si le diamètre mesuré semble proche, le pas de vis et le profil ne correspondent pas. Visser de force peut abîmer les filets, bloquer la pièce ou créer une fuite difficile à diagnostiquer. Une compatibilité approximative ne suffit pas ici.
Identifier un raccord sur le terrain et éviter les pièges de montage
Lorsqu’on intervient sous un évier, près d’un ballon d’eau chaude ou sur une arrivée extérieure, les conditions ne sont pas toujours idéales : peu de lumière, raccord entartré, ancien joint collé, marquage absent. Une méthode simple permet pourtant de réduire fortement les erreurs. Elle repose sur quelques vérifications rapides, toujours dans le même ordre.
- Repérer si la pièce à remplacer est mâle, femelle ou mixte.
- Mesurer le diamètre extérieur d’un filetage mâle ou intérieur d’un taraudage femelle.
- Comparer la mesure avec une correspondance 12/17, 15/21, 20/27 ou 26/34.
- Vérifier si le montage utilise un joint plat, du PTFE, de la filasse ou une portée spécifique.
- Ne jamais forcer si le vissage accroche dès les premiers tours.
Un bon monteur regarde aussi l’alignement, la profondeur disponible, l’état des filets, la présence d’une portée plane et l’accessibilité pour un futur démontage. Cette vérification en amont évite un piège classique : obtenir un raccord qui “prend” sur deux tours, mais travaille de travers, écrase le joint ou met une contrainte sur le flexible. En plomberie, l’étanchéité se prépare avant le serrage final.
Les erreurs fréquentes qui annoncent une fuite
La première erreur consiste à confondre 15/21 et 20/27 parce que les deux formats sont très courants. La seconde est de mélanger BSP et métrique sur la base d’une mesure approximative. La troisième est d’ajouter trop de matière d’étanchéité pour compenser un mauvais choix de raccord : le PTFE ou la filasse ne doivent pas servir à rattraper une incompatibilité.
Attention aussi au serrage excessif. Sur un raccord avec joint plat, serrer trop fort peut déformer le joint et provoquer l’effet inverse de celui recherché. Sur une pièce ancienne, un filetage oxydé ou encrassé doit être nettoyé avant remontage, sinon les filets accrochent mal et la portée d’étanchéité reste imparfaite. Un serrage propre vaut mieux qu’un serrage plus fort.
Choisir le bon système d’étanchéité selon le filetage
L’étanchéité ne dépend pas uniquement du diamètre. Elle dépend aussi de la géométrie du filetage, de la présence d’une portée, du type de raccord et du fluide transporté. En plomberie domestique, trois solutions reviennent souvent : le joint plat, le ruban PTFE et la filasse. Le bon choix se fait en fonction de la pièce, pas par habitude.
| Solution | Quand l’utiliser | Point de vigilance |
|---|---|---|
| Joint plat | Raccords avec portée plane, flexibles, écrous de robinetterie | La portée doit être propre, plane et non rayée |
| Ruban PTFE | Filetages où l’étanchéité se fait dans les filets | Enrouler dans le sens du vissage, sans excès |
| Filasse | Montages filetés traditionnels, souvent avec pâte adaptée | Demande un geste régulier et une quantité maîtrisée |
Si le raccord est prévu pour un joint plat, inutile de charger les filets en PTFE : le joint travaille sur sa surface d’appui. À l’inverse, sur un filetage conique ou un assemblage sans portée de joint, l’étanchéité doit être pensée dans les filets. C’est pourquoi identifier BSPP, BSPT ou la présence d’un écrou à joint n’est pas un détail technique, mais une condition de réussite.
Au final, le bon choix repose sur quatre vérifications : le sexe du raccord, la dimension réelle, le standard de filetage et le mode d’étanchéité. Dès que l’un de ces points est incertain, mieux vaut mesurer, comparer et remplacer la pièce par une référence clairement compatible plutôt que serrer davantage. Un raccord bien choisi se visse facilement, s’aligne correctement et devient étanche sans bricolage excessif.
