Pour un lavabo standard, placez en règle générale la sortie d’évacuation murale entre 50 et 55 cm du sol fini, en mesurant jusqu’à l’axe du tube. Ce repère laisse l’espace nécessaire au siphon sous une vasque installée autour de 80 à 85 cm de haut. Il doit toutefois être adapté au meuble, à la forme de la vasque et au type de siphon. La bonne hauteur d’évacuation d’un lavabo est celle qui permet un raccordement simple, accessible et sans contre-pente.
Les repères de hauteur à connaître avant de percer
La hauteur du lavabo et celle de son évacuation ne correspondent pas à la même mesure. La première désigne la hauteur d’usage de la cuve ou du plan vasque. La seconde indique la position de la sortie de canalisation dans le mur. Entre les deux, le siphon doit conserver son volume d’eau, rester stable et pouvoir être démonté pour l’entretien.
Quiz : Maîtriser l’évacuation d’un lavabo
| Configuration | Hauteur habituelle du lavabo | Repère pour l’évacuation murale | Point de vigilance |
|---|---|---|---|
| Lavabo sur colonne | 80 à 85 cm | 50 à 55 cm | Vérifier l’encombrement de la colonne |
| Lavabo suspendu | 80 à 85 cm | 50 à 55 cm | Prévoir un siphon apparent esthétique si nécessaire |
| Meuble vasque | Selon le meuble et le plan | Souvent 50 à 55 cm, à confirmer sur plan | Éviter le conflit avec un tiroir |
| Vasque posée | À calculer avec la hauteur de la vasque | À ajuster après présentation du siphon | Le plan peut être plus bas que prévu |
| Lave-mains | Selon l’espace disponible | À définir avec le modèle | Privilégier un raccord compact |
| Installation PMR | Adaptée au projet d’accessibilité | À coordonner avec le dégagement sous vasque | Ne pas gêner l’approche ni le passage des jambes |
Mesurer depuis le sol fini, jamais depuis la dalle
La cote se prend après la pose du carrelage, du parquet ou de tout autre revêtement définitif. Quelques centimètres d’écart peuvent suffire à placer le siphon trop haut, à forcer le tube de raccordement ou à rendre le montage impossible dans un meuble. Marquez l’axe horizontal de l’évacuation, puis contrôlez sa cohérence avec la hauteur réelle de la bonde.
Imaginez une ligne verticale qui traverse la bonde, le siphon et la sortie murale. Ce ne sont pas le bord de la vasque ni le dessous du meuble qu’il faut aligner, mais bien les axes de raccordement. Cette lecture en coupe évite une erreur fréquente en rénovation : installer le tube au bon niveau apparent, mais le décaler par rapport à la descente de bonde. La distance entre la bonde et le siphon doit aussi être vérifiée, généralement sur une plage de 5 à 10 cm selon le matériel. Présentez à blanc la bonde, le siphon et le tube avant de fermer une cloison ou de découper le fond du meuble.
Pourquoi le type de lavabo change le calcul
Le repère de 50 à 55 cm convient à de nombreuses installations, mais il ne remplace pas le contrôle des dimensions du fabricant. Le modèle choisi détermine l’espace disponible sous la bonde, la profondeur de la cuve et la position des rangements. Une hauteur correcte sur un lavabo sur colonne peut donc devenir inadaptée avec une vasque posée ou un meuble à tiroirs.
Meuble vasque et tiroirs : anticiper le passage du siphon
Dans un meuble vasque, la hauteur d’évacuation n’est qu’un des paramètres à vérifier. Le siphon et le tube doivent aussi passer derrière ou dans le tiroir supérieur. Certains meubles possèdent une découpe prévue à cet effet. D’autres demandent un siphon gain de place ou une adaptation de la menuiserie.
Avant de percer, reportez la position du fond du meuble, des traverses et des tiroirs. Une évacuation trop basse peut compliquer le raccordement d’un appareil ménager voisin ou imposer un cheminement plus long. Le raccord doit rester stable, sans pression sur la bonde ni sur les parois du meuble.
Vasque posée : calculer à partir du plan, pas d’une cote standard
Une vasque posée augmente la hauteur finale du point d’eau. Pour conserver une utilisation confortable, le plan est souvent installé plus bas qu’avec une vasque encastrée. La distance disponible entre la bonde et l’évacuation murale se trouve alors modifiée.
Installez d’abord le meuble et le plan, ou reportez leurs cotes précises, avant de décider du percement définitif. Présentez la vasque, la bonde et le siphon dans leur position réelle. Vous pourrez ainsi confirmer la hauteur, l’alignement et l’espace nécessaire pour le démontage.
Un système d’évacuation bien dimensionné évite odeurs et reflux
L’évacuation des eaux usées fonctionne par gravité. La bonde recueille l’eau au fond du lavabo, le siphon retient une garde d’eau qui bloque les remontées d’odeurs, puis le tube de raccordement conduit l’eau vers la canalisation murale et le collecteur principal. Chaque élément doit être compatible avec la hauteur, le diamètre et la pente disponibles.
- Pour un lavabo, un diamètre de 40 mm est généralement utilisé.
- Pour un lave-mains, un diamètre de 32 mm est habituel.
- Pour une portion horizontale, prévoyez une pente de 1 à 3 %, soit environ 3 à 5 cm par mètre.
- Pour les changements de direction, les coudes de 45° favorisent un cheminement plus fluide que les angles brusques.
Le siphon doit rester correctement positionné pour éviter la stagnation et permettre un écoulement régulier. Une hauteur mal calculée peut provoquer un reflux dans la cuve, ralentir la vidange ou favoriser l’accumulation de dépôts. Le diamètre ne compense pas une pente absente ni un raccordement placé trop haut.
Le PVC est couramment choisi pour sa résistance à la corrosion, sa légèreté et la simplicité de ses assemblages. Il ne dispense pas d’un montage soigné. Des joints biseautés mal positionnés, une bague de serrage insuffisamment serrée ou un tube coupé de travers peuvent créer des fuites lentes, parfois invisibles derrière un meuble. Ébavurez les coupes et contrôlez chaque emboîtement avant la fermeture.
Poser et raccorder l’évacuation sans erreur de niveau

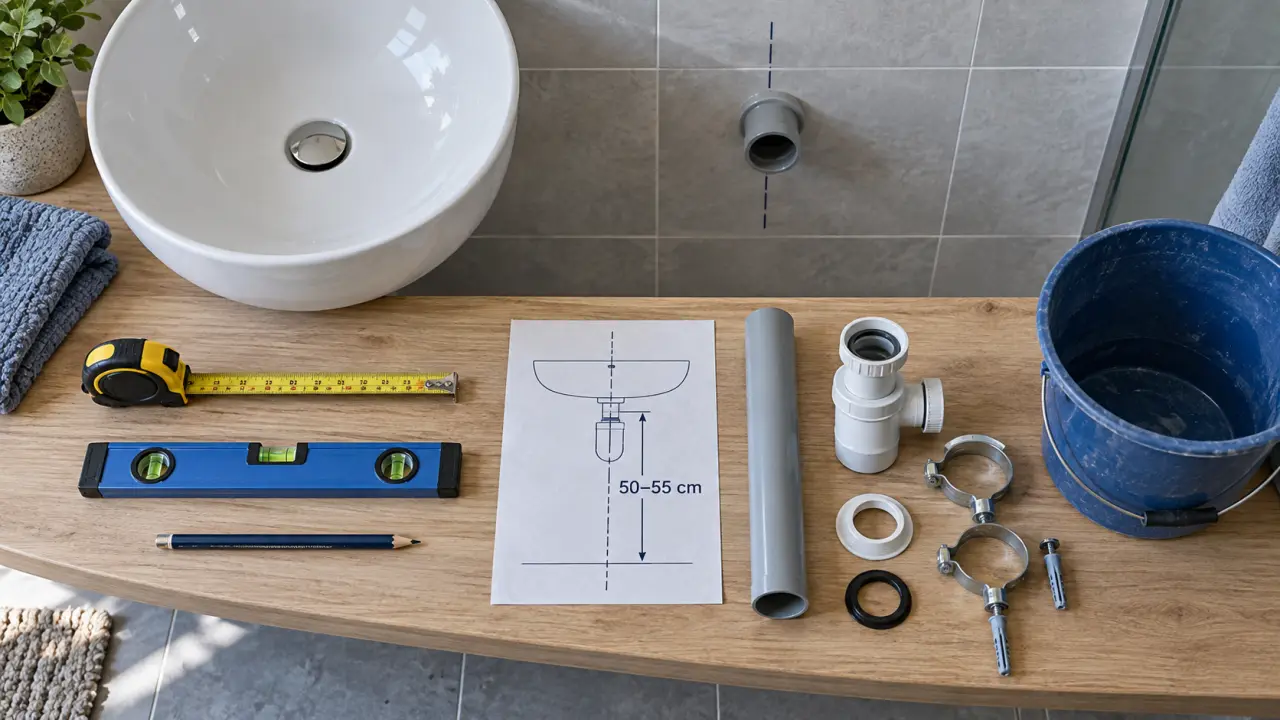

Une installation propre commence par une présentation à sec. Rassemblez un mètre, un niveau à bulle, une scie adaptée au PVC, du papier abrasif, les raccords nécessaires, des colliers et un seau si vous remplacez un ancien siphon. Selon la nature du chantier, d’autres outils peuvent être nécessaires pour percer le mur ou adapter le meuble. Ne collez les parties fixes qu’après avoir validé l’alignement complet.
- Repérez l’axe de la bonde et la hauteur de sortie sur le mur depuis le sol fini.
- Installez la bonde avec ses joints, sans forcer la céramique.
- Montez le siphon démontable sous le lavabo et vérifiez qu’il peut être dévissé facilement.
- Coupez et présentez le tube de raccordement, en conservant une pente régulière vers l’évacuation.
- Fixez la canalisation avec des colliers afin qu’elle ne travaille pas sur les joints.
- Faites couler l’eau plusieurs minutes et inspectez chaque raccord avec du papier sec.
Le montage à blanc permet de corriger une cote sans devoir démonter une partie déjà collée. Vérifiez aussi que la bonde, le siphon et la sortie murale sont bien alignés dans les trois dimensions. Un léger décalage peut se corriger avec un raccord adapté, mais il ne faut pas contraindre les éléments pour les faire entrer dans leur position.
Les erreurs qui transforment une simple pose en problème d’écoulement
Une sortie murale trop haute oblige à remonter le tube après le siphon. L’eau peut alors stagner, l’écoulement ralentir et les dépôts s’accumuler. Trop basse, elle impose une descente excessive ou un tube inutilement long, peu pratique dans un meuble et plus difficile à entretenir. Dans les deux cas, le montage peut devenir fragile et solliciter les joints.
Ne pas sacrifier l’accès au siphon
Le siphon doit rester accessible pour récupérer un petit objet tombé dans la bonde, retirer les cheveux et les résidus ou déboucher le lavabo. Derrière un tablier, dans un meuble fermé ou sous une vasque suspendue, prévoyez une trappe d’accès ou une ouverture suffisante.
Avant de terminer les finitions, vérifiez que les bagues peuvent être desserrées à la main et que le siphon peut être retiré sans déposer l’ensemble du meuble. Un raccord parfaitement caché mais impossible à démonter complique chaque opération d’entretien.
Contrôler avant de refermer ou de siliconer
Testez l’évacuation avant les finitions : remplissez partiellement la cuve, videz-la d’un coup et observez la vitesse d’écoulement. Vérifiez aussi l’absence de suintement aux bagues, au raccord mural et sous la bonde. Passez un papier sec autour des assemblages pour repérer une fuite discrète.
En cas de doute sur une évacuation encastrée, une pente difficile à créer ou une configuration PMR, l’intervention d’un plombier permet de sécuriser le chantier avant que les accès ne disparaissent. Une mesure prise depuis le sol fini, un montage à blanc et un contrôle d’étanchéité évitent la plupart des reprises.
