Une évacuation qui s’écoule mal n’est pas une simple gêne, c’est un défaut technique qui compromet la pérennité de votre installation. La gestion des eaux usées repose sur le principe de l’écoulement gravitaire. Pour que l’eau et les matières transportées atteignent le réseau collectif ou individuel sans encombre, chaque canalisation doit respecter une inclinaison précise. Une erreur de calcul transforme une installation neuve en un foyer de mauvaises odeurs et de bouchons récurrents.
Pourquoi la pente est le moteur de votre évacuation

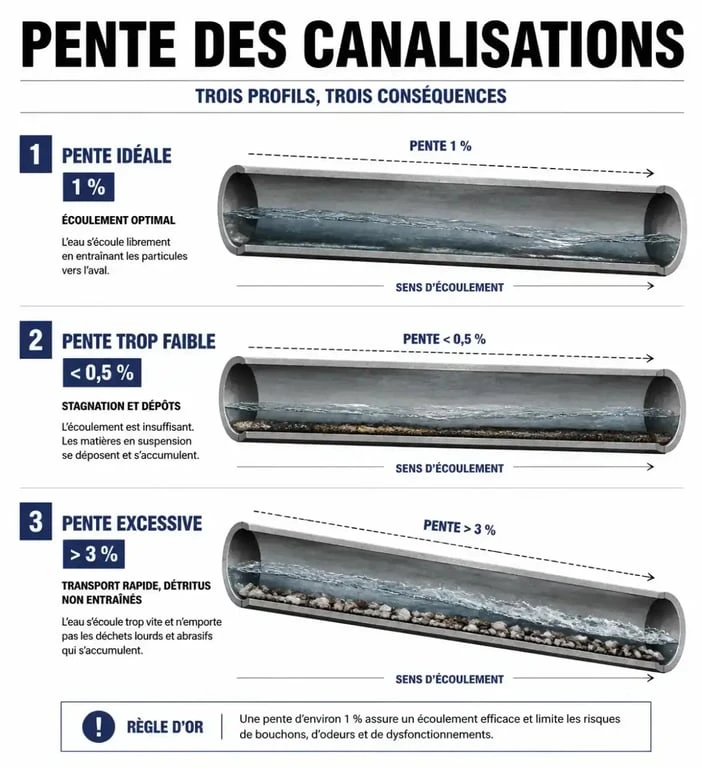

L’efficacité d’un réseau d’évacuation ne dépend pas de la pression, mais de la vitesse d’écoulement naturelle. Lorsque vous videz un appareil sanitaire, le liquide doit conserver une énergie cinétique suffisante pour entraîner les matières solides vers la colonne de chute ou le collecteur principal. C’est le principe de l’auto-curage : le flux d’eau génère une onde de poussée qui transporte les déchets en suspension.
Calculateur de pente
Si la pente est trop faible, cette onde perd sa vigueur et s’efface, laissant les matières stagner au fond du tube. À l’inverse, une pente excessive est tout aussi néfaste. L’eau s’écoule si rapidement qu’elle dépasse les détritus, qui finissent par adhérer aux parois sèches de la canalisation. Dans les deux cas, le pouvoir d’auto-curage est annihilé, favorisant l’accumulation de dépôts organiques.
Les exigences du DTU 60.11 : le cadre réglementaire
Le DTU 60.11 est le document de référence pour les travaux de plomberie sanitaire en France. Il définit les règles de l’art pour le dimensionnement des réseaux d’évacuation. Ce n’est pas une simple recommandation de confort, mais une norme technique visant à garantir l’hygiène et la durabilité des bâtiments.
Le respect de ces pentes est indispensable lors de la réception des travaux ou de la revente d’un bien immobilier. Une installation non conforme contrevient aux règles de sécurité sanitaire. Le DTU impose une pente minimale pour assurer que le réseau reste propre, évitant ainsi le dépôt de graisses, de tartre ou de matières organiques qui réduisent progressivement le diamètre interne des tuyaux.
Quelle pente pour quel diamètre : le guide pratique
La règle d’or est celle de 1 cm par mètre, soit 1 %. Cependant, cette valeur varie selon l’usage et le diamètre de la canalisation. Voici les recommandations pour une installation domestique standard :
| Usage | Diamètre (mm) | Pente minimale recommandée |
|---|---|---|
| Lavabo, évier, bidet | 32 – 40 | 1 cm/m (1 %) |
| Douche, baignoire | 40 – 50 | 1 cm/m (1 %) |
| WC (évacuation principale) | 100 | 2 cm/m (2 %) |
| Collecteur principal | 100 et + | 1 à 3 cm/m |
Pour les diamètres de 100 mm, typiques des WC, une pente de 2 cm/m est privilégiée. Cela garantit que les matières fécales et le papier toilette sont entraînés sans risque de blocage, même dans des réseaux comportant des coudes ou des raccordements complexes.
Les dangers d’une pente inadaptée
Une inclinaison inférieure à 1 % favorise la stagnation. Cette eau stagnante devient un foyer de fermentation. En dégageant des gaz, elle provoque des remontées d’odeurs nauséabondes dans les pièces de vie, malgré la présence de siphons. De plus, la stagnation accélère l’accumulation de dépôts calcaires qui durcissent et deviennent impossibles à éliminer par un simple débouchage chimique.
À l’inverse, une pente supérieure à 5 % est déconseillée sur de longues distances. L’eau devient trop rapide, perd son contact avec les parois et ne peut plus entraîner les matières solides. Ces dernières s’accumulent alors sur les parois, créant des zones de rétention qui finissent par boucher totalement la canalisation.
Solutions en cas de contraintes de terrain
Dans certaines configurations de rénovation ou de terrain plat, il est impossible de respecter la pente gravitaire idéale. Si la canalisation doit parcourir une longue distance sans pouvoir descendre suffisamment, l’installation d’une station de relevage est nécessaire. Ce dispositif récupère les eaux usées dans une cuve et les propulse vers le point de rejet grâce à une pompe adaptée aux eaux chargées ou aux eaux grises.
Pour les réseaux courts et rectilignes en rénovation, une tolérance de 5 mm/m peut être acceptée par certains professionnels, à condition d’installer des regards de visite accessibles. Ces regards permettent un entretien régulier et un curage mécanique en cas d’obstruction, compensant ainsi la faiblesse de la pente.
Comment mesurer et vérifier la pente sur le chantier
La précision est la clé d’une évacuation durable. Pour vérifier votre pente, utilisez un niveau à bulle de grande longueur ou, idéalement, un niveau laser de chantier. Le laser permet de projeter une ligne droite sur toute la longueur du parcours de la canalisation, facilitant ainsi le tracé des fixations.
Pour calculer la pente, mesurez la différence de hauteur entre le point de départ et le point d’arrivée sur une distance donnée. Par exemple, pour une pente de 1 %, vous devez avoir un dénivelé de 1 cm pour chaque mètre linéaire. Marquez vos points de fixation sur le mur ou le support avant de poser les colliers de serrage. Une fois les tuyaux installés, effectuez un test de mise en eau en vidant simultanément plusieurs appareils pour vérifier la fluidité de l’évacuation et l’absence de fuites au niveau des joints.
