Pour installer correctement une évacuation de lave-vaisselle, trois points comptent vraiment : raccorder le tuyau à un siphon, placer la sortie à la bonne hauteur et éviter tout pli ou serrage excessif. Une pose simple, sous évier, peut souvent se faire sans plombier si les raccords sont compatibles et si l’étanchéité est contrôlée avant la première vraie vidange.
Comprendre le trajet de l’eau avant de raccorder
Un lave-vaisselle ne laisse pas l’eau s’écouler par gravité comme un simple évier. À la fin du cycle, la pompe de vidange pousse les eaux usées dans un tuyau flexible, généralement équipé d’un coude rigide côté appareil. Ce tuyau rejoint ensuite une évacuation domestique, le plus souvent via le siphon de l’évier.
Le siphon n’est pas un détail de plomberie, il crée une garde d’eau qui limite les remontées d’odeurs depuis la canalisation. Sans lui, ou avec un montage mal conçu, le lave-vaisselle peut se vider correctement mais laisser apparaître des odeurs désagréables dans la cuisine. C’est aussi au niveau du siphon que se jouent beaucoup de problèmes de fuite, de refoulement ou de débordement.
Le tuyau d’évacuation peut être posé au sol derrière les meubles, mais il doit remonter jusqu’au point de raccordement. Cette remontée évite les écoulements parasites et aide à maintenir une vidange stable. En revanche, le flexible ne doit jamais être écrasé, pincé ou plié derrière l’appareil : un simple coude trop fermé peut suffire à ralentir la vidange et à provoquer un message d’erreur ou de l’eau stagnante en fond de cuve.
Les dimensions à respecter pour une évacuation fiable
La hauteur de raccordement est l’un des repères les plus importants. Pour un raccordement au siphon, la sortie doit se situer entre 40 cm et 90 cm du sol. Trop basse, elle peut favoriser les retours d’eau ; trop haute, elle sollicite inutilement la pompe de vidange et peut gêner l’évacuation.
En installation en colonne, la règle change légèrement : l’évacuation ne doit pas dépasser le haut de l’appareil et doit se situer au minimum à 20 cm au-dessus du bas du lave-vaisselle. Cette contrainte est utile lorsque l’appareil est placé en hauteur, par exemple dans une cuisine aménagée avec électroménager encastré. Dans ce cas, le passage du tuyau doit rester lisible et accessible, même après la remise en place du meuble.
| Point à vérifier | Repère pratique | Pourquoi c’est important |
|---|---|---|
| Hauteur au siphon | Entre 40 cm et 90 cm | Assure une vidange correcte sans retour d’eau |
| Installation en colonne | Minimum 20 cm au-dessus du bas, sans dépasser le haut | Respecte les contraintes de pose en hauteur |
| Rallonge de tuyau | Maximum 3 m au total | Évite de fatiguer la pompe de vidange |
| Fixation | Colliers ou brides selon configuration | Limite les vibrations et les déboîtements |
Peut-on rallonger le tuyau d’évacuation ?
Oui, le tuyau de vidange peut être prolongé, à condition de ne pas dépasser 3 m. Au-delà, la pompe peut avoir plus de difficulté à pousser les eaux usées, surtout si le trajet comporte des coudes, une remontée importante ou un passage derrière plusieurs meubles. Il vaut mieux privilégier un chemin court, lisible et accessible plutôt qu’une rallonge cachée et difficile à contrôler.
Avant d’acheter une rallonge ou une pièce de remplacement, vérifiez le diamètre du tuyau, le type de raccord et la référence de l’appareil. Certains fabricants, comme Electrolux, permettent de rechercher une pièce adaptée avec la référence PNC. C’est particulièrement utile si vous remplacez un tuyau d’origine ou un élément spécifique au modèle. Un contrôle rapide évite un montage incompatible et des allers-retours inutiles.
Choisir la bonne solution de raccordement
Il existe trois configurations courantes : le raccordement au siphon de l’évier, l’utilisation d’un kit d’évacuation ou la création d’un siphon sur une canalisation existante. Le bon choix dépend surtout de ce qui est déjà présent sous l’évier, de l’accessibilité de la canalisation et du niveau de montage que vous êtes prêt à réaliser.
Dans tous les cas, l’objectif reste le même : garder un circuit d’évacuation étanche, stable et simple à contrôler. Plus le chemin est direct, plus le diagnostic est facile si un problème apparaît ensuite.

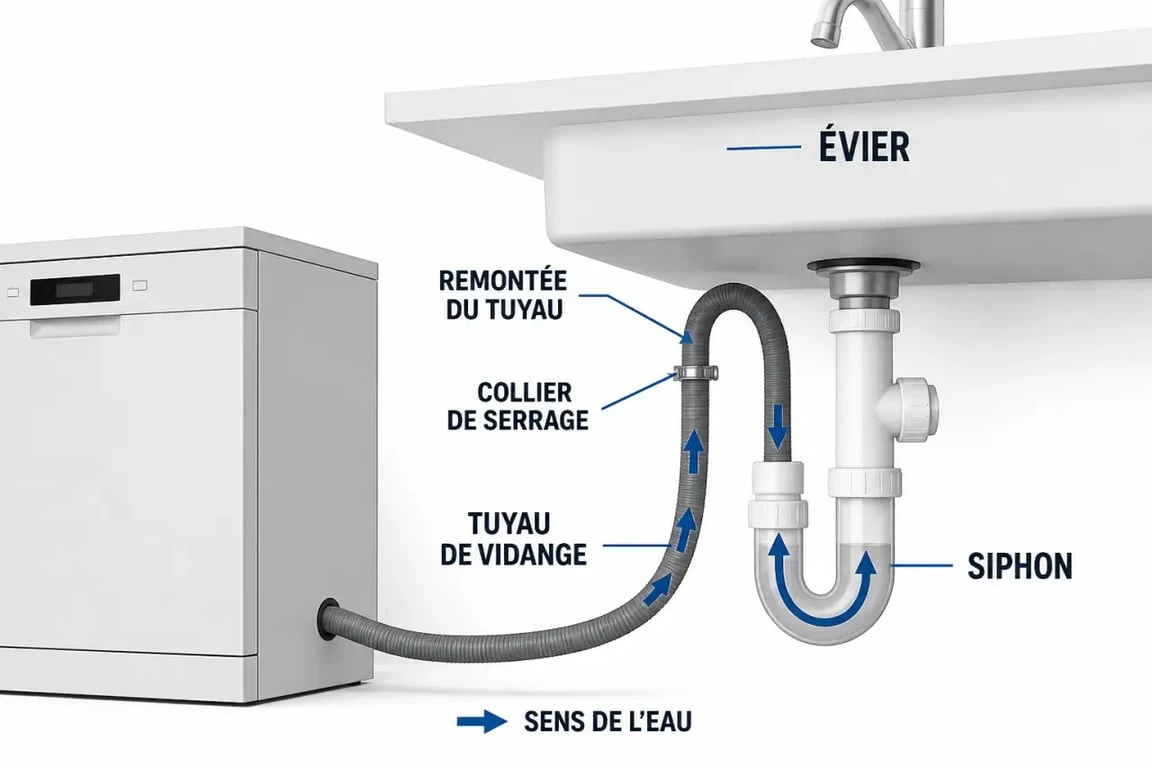

Raccordement au siphon de l’évier : le cas le plus simple
Si le siphon de l’évier possède une sortie lave-vaisselle, c’est la solution la plus directe. Il suffit d’emmancher le tuyau d’évacuation sur l’embout prévu, puis de le maintenir avec 1 collier de serrage. Le serrage doit être ferme, sans écraser le tuyau. Une fois le montage effectué, lancez une vidange courte ou un rinçage et contrôlez l’absence de gouttes avec un papier absorbant autour du raccord.
Cette solution est adaptée aux cuisines où le lave-vaisselle se trouve près de l’évier. Elle limite les découpes, les collages et les pièces supplémentaires. En revanche, elle suppose que le siphon soit en bon état, accessible et compatible avec le diamètre du tuyau. Si le raccord est sale, fissuré ou mal orienté, mieux vaut corriger cela avant de brancher l’appareil.
Kit d’évacuation : utile sans sortie dédiée
Quand le siphon n’a pas d’embout disponible ou que la canalisation proche peut être percée, un kit d’évacuation peut simplifier l’installation. Il comprend généralement 2 brides, un joint étanche, 1 tube perceur et un clapet antiretour. Ce dernier aide à empêcher l’eau usée de revenir vers le lave-vaisselle.
Le principe consiste à fixer le kit sur la canalisation, percer proprement, puis raccorder le tuyau de vidange. Il faut travailler avec précision : un perçage mal centré, un joint mal positionné ou des brides insuffisamment serrées peuvent créer une fuite lente, parfois invisible au premier essai. Une vérification visuelle après le montage ne suffit pas toujours, d’où l’intérêt de relancer un cycle court et de surveiller le raccord.
Créer un siphon sur canalisation existante
Si aucune sortie exploitable n’est disponible, il est possible de réaliser un siphon avec des éléments PVC. Cette intervention demande plus de soin : il faut prévoir un raccord PVC en té, un tuyau PVC, 1 coude à 90°, un manchon libre, de la colle spéciale PVC et des colliers, par exemple un collier lyre ou une bride. Les coupes doivent être propres, les bords légèrement poncés au papier abrasif et les emboîtements testés à blanc avant collage.
Pensez l’évacuation comme un verrou hydraulique : chaque point de raccord doit empêcher trois choses à la fois, l’eau qui fuit, l’air chargé d’odeurs qui remonte et le tuyau qui se déboîte sous l’effet des à-coups de vidange. Cette lecture change la façon de contrôler l’installation. On ne regarde pas seulement si cela tient ; on vérifie si le circuit reste fermé, guidé et stable quand la pompe envoie l’eau par impulsions.

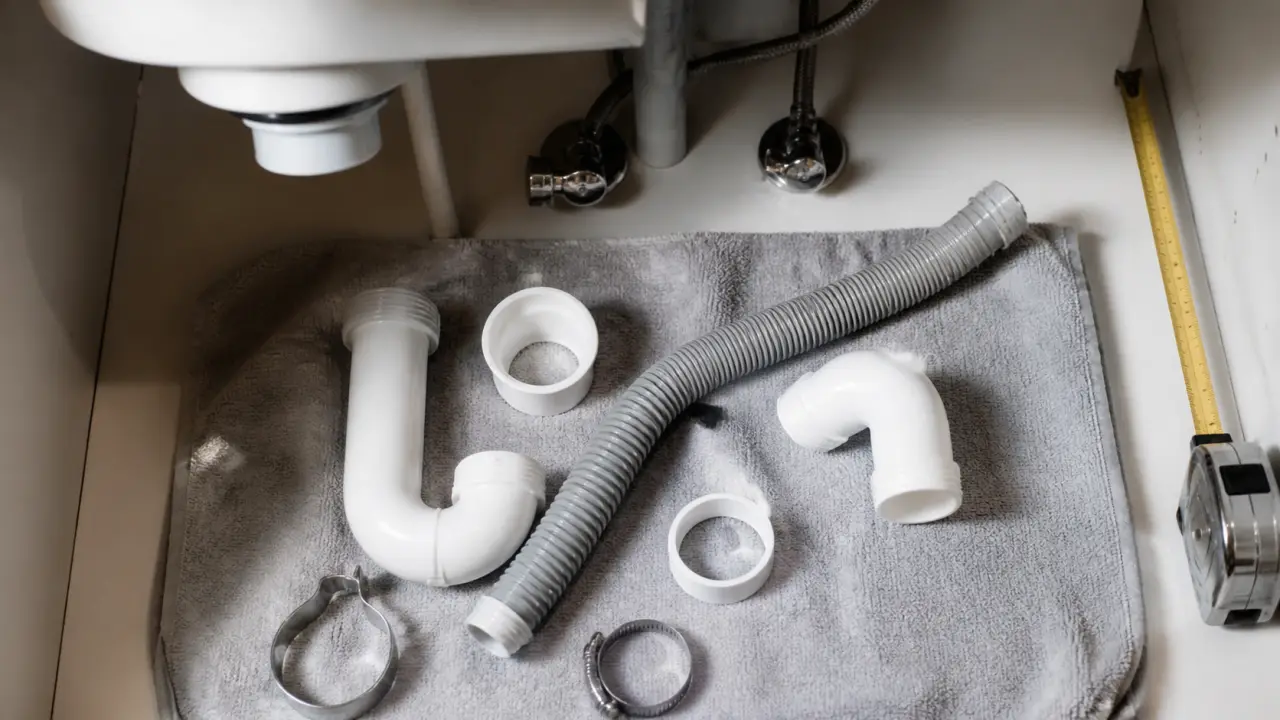

Outils, fournitures et gestes de montage à prévoir
Pour un raccordement simple au siphon, les outils restent limités : tournevis, collier de serrage, mètre et éventuellement lampe d’appoint pour travailler sous l’évier. Pour un kit ou une création de siphon, il faut ajouter scie à métaux, perceuse, chevilles, feutre, papier abrasif, colle spéciale PVC et pièces adaptées au diamètre de la canalisation.
Le montage gagne toujours à être préparé à sec avant fixation définitive. Présenter les éléments à blanc permet de vérifier l’alignement, le sens des raccords et la place disponible autour du siphon. Cela évite de découvrir trop tard qu’un coude gêne la fermeture du meuble ou qu’un flexible arrive trop tendu.
- Mesurez la hauteur du raccord avant de pousser l’appareil en place.
- Vérifiez que le tuyau suit une courbe souple, sans pli ni écrasement.
- Présentez les pièces à blanc avant de serrer ou coller définitivement.
- Fixez le flexible avec des colliers si la vidange provoque des vibrations.
- Contrôlez l’étanchéité pendant une vidange, puis quelques minutes après.
Si vous travaillez sur du PVC, marquez vos repères au feutre avant découpe. Après sciage, retirez les bavures : un bord irrégulier peut empêcher un emboîtement franc et créer une microfuite. La colle spéciale PVC doit être appliquée sur des surfaces propres et sèches, puis les pièces doivent être assemblées sans rotation excessive une fois en contact. Un collage propre vaut mieux qu’un rattrapage approximatif après coup.
Erreurs fréquentes à éviter après installation
Le premier piège est de pousser le lave-vaisselle contre le mur sans surveiller le tuyau. Derrière un appareil encastré, le flexible peut se plier ou se coincer contre une plinthe, ce qui réduit fortement le débit de vidange. Laissez un passage suffisant et vérifiez la trajectoire du tuyau avant la mise en place définitive.
Autre erreur courante : négliger les vibrations. Une vidange n’est pas toujours silencieuse ni parfaitement régulière ; le tuyau peut bouger légèrement à chaque cycle. Des fixations ou colliers sont donc recommandés, surtout si le raccord est éloigné, si le tuyau longe un meuble ou si une rallonge a été ajoutée. Le but est simple : éviter que le montage travaille à chaque cycle et se desserre peu à peu.
Enfin, ne confondez pas absence de fuite immédiate et installation validée. Une goutte peut apparaître seulement après plusieurs cycles, lorsque le joint s’est déplacé ou que le collier s’est desserré. Après la première utilisation complète, inspectez le siphon, le raccord, le sol sous l’appareil et la canalisation. Si l’eau stagne dans la cuve, si des odeurs remontent ou si l’évacuation déborde, commencez par vérifier la hauteur de raccordement, l’état du siphon, le clapet antiretour et l’absence de pli sur le tuyau.
