Avant de remplacer une cuvette ou d’acheter un nouveau WC, le premier réflexe n’est pas de regarder le design, mais l’évacuation WC existante. La position du tuyau, le diamètre, la pente et le type de raccord déterminent directement le modèle compatible. Une erreur à ce stade peut imposer des travaux inutiles, provoquer des odeurs ou favoriser les bouchons.
Dans la majorité des logements, l’évacuation fonctionne de façon gravitaire : les eaux vannes s’écoulent naturellement vers la canalisation grâce à une pente suffisante. Le choix se joue donc entre sortie verticale, sortie horizontale, solution universelle et accessoires de raccordement adaptés.
Comprendre ce que raccorde vraiment une évacuation WC
L’évacuation d’un WC désigne l’ensemble du chemin qui permet aux eaux de quitter la cuvette pour rejoindre la canalisation d’eaux usées. Elle comprend la sortie de la cuvette, la pipe d’évacuation ou le manchon, les éventuels coudes, puis le tuyau principal. Ce raccordement doit être étanche, suffisamment large et aligné avec l’installation existante.
Calcul de dénivelé WC
Résultat : –
Repères techniques :
- 1 % = 1 cm par mètre de longueur.
- Zone courante recommandée : 2 à 3 cm/m.
Pipe, manchon, coude : à quoi servent ces pièces ?
La pipe d’évacuation WC est la pièce la plus courante pour relier la sortie de la cuvette au tuyau d’évacuation. Elle existe en version droite, coudée, extensible ou orientable. Une pipe droite convient lorsque les axes sont bien alignés ; une pipe coudée permet de rattraper un changement de direction ; une pipe extensible ou orientable aide dans les rénovations où les mesures ne tombent pas parfaitement.
Le manchon en plastique sert plutôt à assurer une jonction courte et étanche entre deux éléments compatibles. Le coude, lui, modifie la direction de l’écoulement. Quand un changement d’angle est nécessaire, plusieurs coudes à 45° sont généralement préférables à un angle droit trop brutal, car ils limitent les zones de ralentissement et d’accumulation.
Le diamètre à vérifier avant tout achat
Le diamètre courant d’évacuation des eaux de WC est de 100 mm. On peut aussi rencontrer une canalisation de 110 ou 125 mm selon les installations, notamment dans certains bâtiments anciens ou configurations collectives. Avant de choisir un WC ou une pipe, mesurez le diamètre extérieur et intérieur du tuyau visible, puis vérifiez la compatibilité indiquée sur le produit. Un raccord “presque adapté” finit souvent par créer une fuite, un jeu mécanique ou une mauvaise étanchéité aux odeurs.

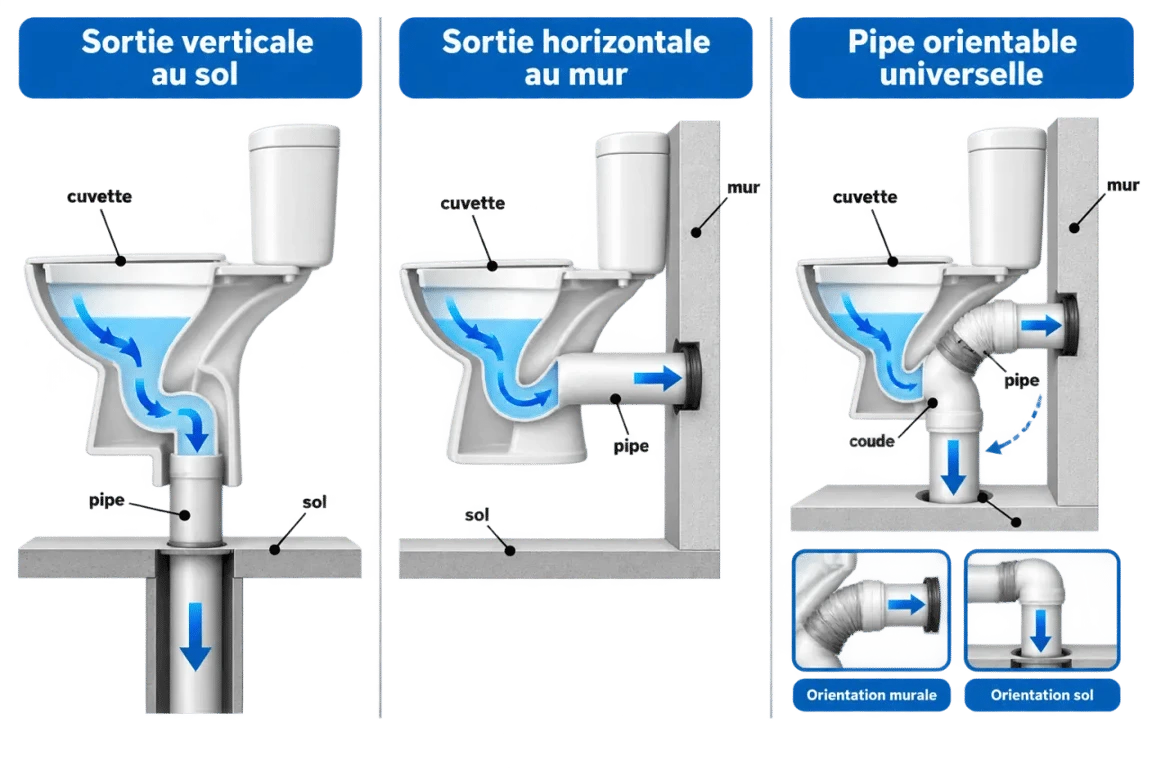

Sortie verticale, horizontale ou universelle : choisir selon le tuyau existant
Le type d’évacuation dépend d’abord de l’endroit où arrive la canalisation : au sol, au mur ou dans une zone qui demande une adaptation. C’est ce point qui oriente le choix du WC, plus que la préférence esthétique.
| Type d’évacuation | Position du tuyau | Atout principal | Limite à anticiper |
|---|---|---|---|
| Sortie verticale | Au sol, sous la cuvette | Raccord discret, souvent invisible | Moins flexible en rénovation si l’axe ne correspond pas |
| Sortie horizontale | Au mur, derrière le WC | Pose fréquente et accès plus simple au raccord | Pipe parfois visible, encombrement arrière à prévoir |
| Sortie universelle ou réversible | Adaptable avec kit ou coude spécifique | Réduit le risque d’erreur à l’achat | Demande de vérifier l’espace disponible et le kit fourni |
Sortie verticale : l’évacuation au sol
Une sortie verticale signifie que l’évacuation descend directement dans le sol, sous la cuvette. On la rencontre souvent dans des logements anciens, notamment avant les années 80-90, même si elle existe encore dans certaines configurations. Son avantage est la discrétion : une fois le WC posé, le raccordement est peu visible.
Sa contrainte principale est la précision. L’axe de sortie de la cuvette doit tomber correctement en face de l’évacuation au sol. Si ce n’est pas le cas, l’adaptation peut devenir compliquée, surtout si le revêtement est déjà posé ou si la canalisation est noyée dans la dalle.

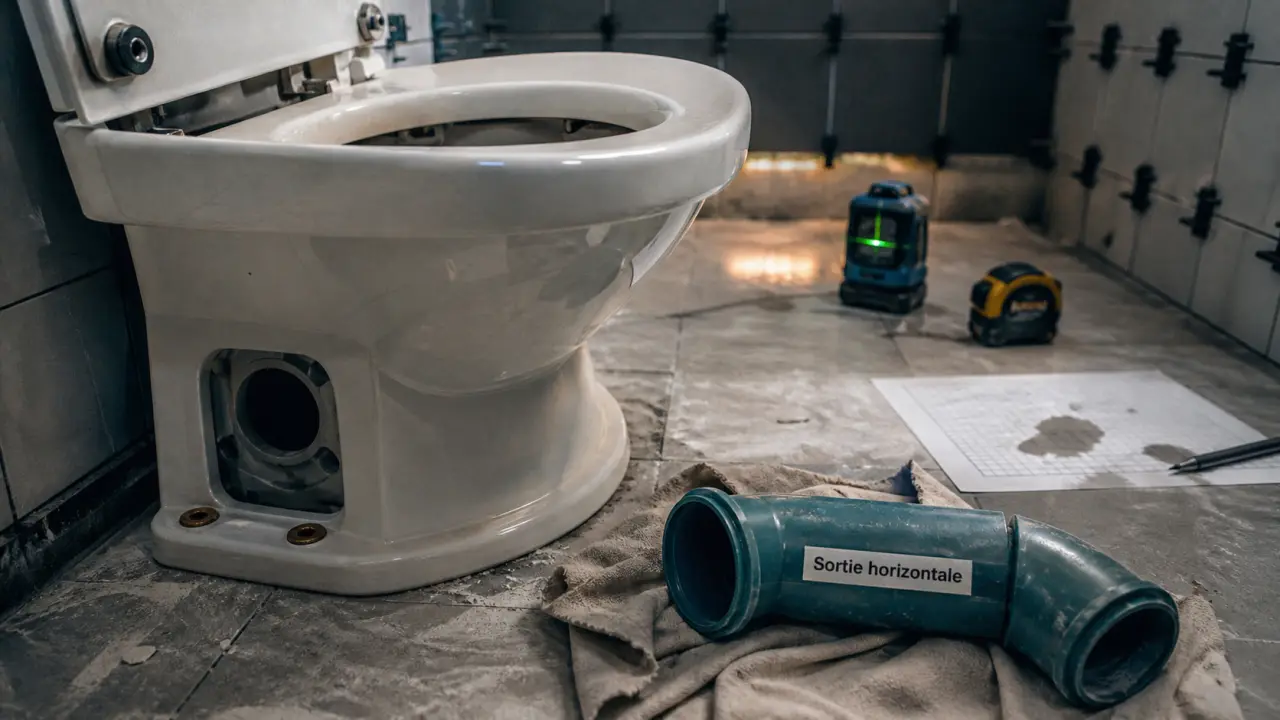

Sortie horizontale : l’évacuation murale
Une sortie horizontale évacue vers l’arrière, dans un tuyau placé au mur. C’est une configuration très répandue pour les WC à poser récents et pour de nombreuses rénovations. Elle facilite souvent l’intervention, car la pipe reste accessible derrière la cuvette avant la pose définitive.
Il faut toutefois vérifier la hauteur et le recul disponibles. Si le tuyau mural est trop haut, trop bas ou décalé, une pipe orientable peut aider, mais elle ne corrige pas toutes les erreurs. Plus le raccordement est tortueux, plus l’écoulement perd en efficacité.
Évacuation universelle : utile, mais pas magique
Un WC à évacuation universelle ou réversible peut être raccordé à plusieurs configurations grâce à un kit, un coude ou une pipe spécifique. C’est une option intéressante quand on hésite entre deux modèles, dans un logement en rénovation ou lorsque l’évacuation existante n’est pas parfaitement standard.
Elle ne dispense pas de mesurer. Il faut contrôler la distance entre la cuvette et le mur, la hauteur de sortie, le diamètre du tuyau et la place nécessaire au coude. Une solution universelle reste une solution technique : elle offre de la marge, mais pas une liberté totale.
Les vérifications techniques qui évitent odeurs, stagnation et bouchons
Une évacuation WC efficace dépend autant du raccord que de la canalisation elle-même. Même avec la bonne cuvette, une pente insuffisante, un diamètre inadapté ou trop de coudes peuvent entraîner une stagnation des eaux, des bruits d’écoulement, des retours d’odeurs ou des bouchons répétés.
La pente minimale à respecter
Pour une évacuation gravitaire de WC, la pente minimale couramment retenue est de 1 %, soit 1 centimètre par mètre. Dans la pratique, une pente de 2 à 3 centimètres par mètre offre souvent une marge plus confortable lorsque la configuration le permet. Une pente trop faible ralentit l’écoulement ; une pente mal maîtrisée peut aussi séparer trop vite l’eau des matières, ce qui nuit au bon transport dans la canalisation.
La mesure peut se faire avec un niveau à bulle, un niveau laser ou un fil à plomb selon l’accessibilité. Sur un chantier, une règle de maçon de 2 m aide à visualiser rapidement le dénivelé réel avant de refermer un coffrage, une tranchée ou un habillage.
La trajectoire compte autant que la pente
Une canalisation efficace suit un tracé régulier. Les aspérités internes, les ruptures d’alignement, les emboîtements mal enfoncés et les virages trop secs deviennent des points de friction où papier, tartre et dépôts peuvent se fixer. Une installation bien pensée n’est donc pas seulement “en pente” : elle doit offrir un parcours continu et sans étranglement.
Lorsque vous devez contourner un obstacle, privilégiez un cheminement progressif. Deux coudes à 45° valent mieux qu’un angle droit si l’espace le permet. Vérifiez aussi que la pipe n’est pas comprimée derrière la cuvette et que le joint reste dans son axe après serrage.
Remplacement ou rénovation : savoir si l’adaptation est raisonnable
Adapter une évacuation WC est possible dans de nombreux cas, mais le niveau de travaux varie fortement. Remplacer un WC à sortie horizontale par un modèle similaire peut être simple. Transformer une sortie verticale en sortie murale, ou l’inverse, peut nécessiter de reprendre le sol, le mur, la canalisation ou l’habillage.
Guide pratique du dimensionnement des réseaux d'évacuation (DTU 60.11) — Découvrez les règles techniques et les pentes recommandées par le DTU 60.11 pour concevoir efficacement vos réseaux d'évacuation des eaux usées.
Le bon diagnostic avant achat
Avant de commander un WC, prenez quelques mesures et photos. Repérez si le tuyau part au sol ou au mur, mesurez son diamètre, notez la distance entre le mur fini et l’axe de l’évacuation, puis observez l’espace disponible derrière et autour de la cuvette. Ces informations permettent de choisir entre une pipe droite, coudée, orientable ou un kit réversible.
- Si le tuyau sort du sol sous l’emplacement de la cuvette, cherchez un modèle compatible avec une sortie verticale.
- Si le tuyau sort du mur derrière la cuvette, privilégiez une sortie horizontale.
- Si l’axe est légèrement décalé, vérifiez les possibilités d’une pipe orientable ou extensible.
- Si la pente gravitaire est impossible, envisagez une solution alternative avant de casser.
Quand le broyeur WC devient une alternative
Lorsqu’il n’est pas possible d’obtenir une pente suffisante, le broyeur WC peut être une solution de contournement. Il permet de refouler les eaux vers une évacuation éloignée ou située plus haut, certains modèles annonçant jusqu’à 5 mètres en hauteur et 100 mètres en longueur. Ce choix doit toutefois être étudié avec soin : il implique une alimentation électrique, un entretien adapté et des règles de pose spécifiques.
Le broyeur n’est donc pas un simple accessoire de confort, mais une réponse à une contrainte technique : absence de pente, création de WC loin de la colonne principale, sous-sol, extension ou pièce secondaire.
Les erreurs fréquentes à éviter avant la pose
La plupart des problèmes d’évacuation viennent d’une décision prise trop vite : achat d’un WC incompatible, raccord trop court, pente non vérifiée ou coude choisi au hasard. Avant la pose définitive, mieux vaut faire un montage à blanc pour contrôler les alignements et l’encombrement réel.
- Choisir la cuvette avant d’identifier la sortie : le type d’évacuation existant doit guider le modèle.
- Négliger le diamètre : un raccord inadapté compromet l’étanchéité et la durabilité.
- Multiplier les angles droits : ils ralentissent l’écoulement et favorisent les dépôts.
- Oublier la pente : moins de 1 % augmente le risque de stagnation.
- Forcer une pipe extensible : elle doit compenser un écart raisonnable, pas masquer une mauvaise implantation.
Pour un simple remplacement à l’identique, un bricoleur soigneux peut souvent s’en sortir avec les bonnes mesures et les bons accessoires. En revanche, dès qu’il faut déplacer une canalisation, modifier une pente, intervenir dans une dalle ou raccorder un WC suspendu à un bâti-support, l’avis d’un plombier devient préférable. Une évacuation réussie se remarque peu au quotidien ; c’est justement le signe qu’elle a été correctement choisie, dimensionnée et posée.
